ディスク形 BRP2形 交流操作直流電磁ブレーキ

BRP2形交流操作直流電磁ブレーキは、インバータなど回生制動制御付き電動機の制動に対応した、
コンパクトなディスク形電磁ブレーキです。



ブレーキの特徴

  • ショックが小さく、低騒音
    エアダンパを標準装備しています。

  • ブレーキライニングの上下ギャップ調整に、自動調整式を採用
    保守・点検を簡易化できます。

  • 主なピン部に無給油ブッシュを採用
    一般的な屋内環境では無給油使用が可能です。

  • ブレーキライニングの材質は、焼結合金を使用
    フェード現象がなく高温まで安定した制動力を発揮します。

  • ブレーキ(ライニング)は左右対称構造
    ディスクロータのどちら側でも取付け可能です。
    (但し、端子箱は逆側に取付けてください)

定格

ブレーキの種類BRP2形 交流操作直流電磁ブレーキ
作動方法無励磁作動(瞬時強励磁形)
用   途クレーンの巻上・走行、産業機械
(インバータなど回生制動御付電動機に適用)
周囲温度-10℃ ~ +40℃
操作部保護構造防じん形(本体は無保護形)
操作部絶縁種類B種絶縁
定格電圧及び定格周波数200V-50Hz、 220V-60Hz、 400V-50Hz、 440V-60Hz
操作部使用率60%
操作部動作回数400回/時
塗装色マンセル 5B5/0.5

PDF資料ダウンロード

製品の詳細情報をご希望の方は、以下より詳細資料(PDF)をダウンロードいただけます。


BRP2形 交流操作直流電磁ブレーキ外形図


選定

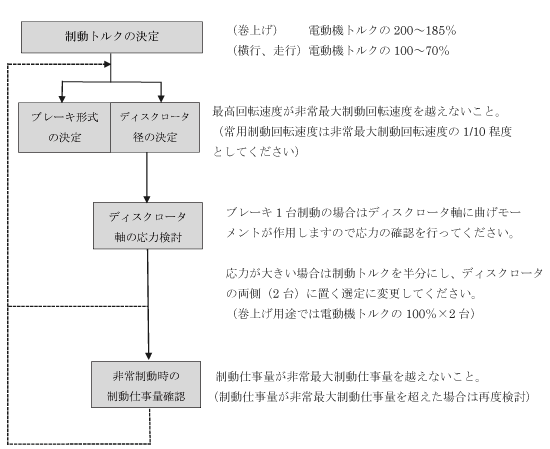

ブレーキの選定は下記の手順に従って行ってください。


ブレーキ、ディスクロータの設置場所

電動機が両軸の場合は、直結側にディスクロータを設置してください。(原則的に自冷ファン側の軸には設置できません)


ディスクロータの面振れについて

ディスクロータの面振れは0.07mm以下にして下さい。


PDF資料ダウンロード

製品の詳細情報をご希望の方は、以下より詳細資料(PDF)をダウンロードいただけます。
